一、產品概述

SPC全控型智能電能質量矯正裝置是瓦萊利科技（杭州）有限公司在SVG的基礎上進行優化升級，專用于提升配電臺區電能質量的新型電力電子裝置。該裝置可有效補償三相不平衡、雙向快速調節無功功率、實時穩定系統電壓。與國網“低電壓”排查治理的管理方針和技術原則完全吻合。

加裝SPC能全面大幅改善臺區電能質量，具體有以下幾個方面：

1、徹底解決配網三相不平衡問題，大幅降低低壓配電網線路損耗；

2、使無功達到就地平衡，提高配電網實際輸出容量；

3、實時改善電壓質量，穩定系統電壓，提高配電質量，改善用電環境；

4、完美解決由于三相不平衡帶來的變壓器過載運行問題，延長變壓器壽命。

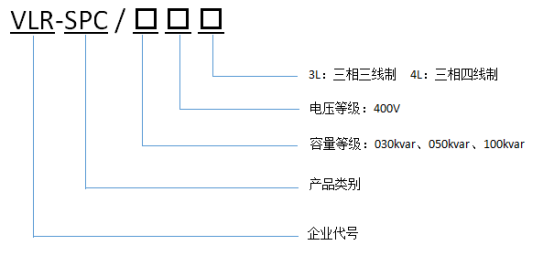

二、型號說明

三、工作原理

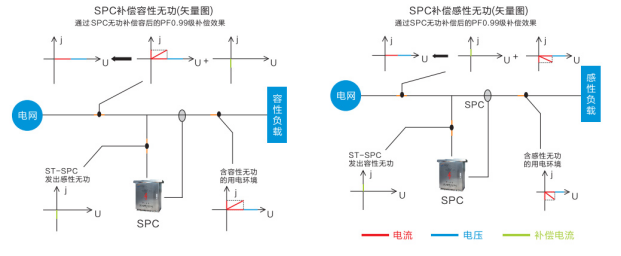

無功補償原理

SPC開啟后通過外部電流互感器（CT），實時檢測負載電流，并通過內部控制器計算來分析負載電流的無功含量，然后根據設置值來控制PWM信號發生器發出控制信號給內部的IGBT使逆變器產生滿足要求的無功補償電流，最終實現動態無功補償的目的。

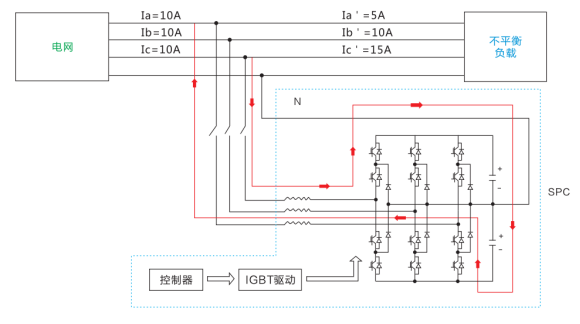

三相不平衡補償原理

SPC開啟后，通過外接電流互感器（CT）實時檢測系統電流，并將系統電流信息發送給內部控制器進行處理分析，以判斷系統是否處于不平衡狀態，同時計算出達到平衡狀態時各相所需轉換的電流值，然后將信號發送給內部IGBT并驅動其動作，將不平衡電流從電流大的相轉移到電流小的相，最后達到三相平衡狀態。

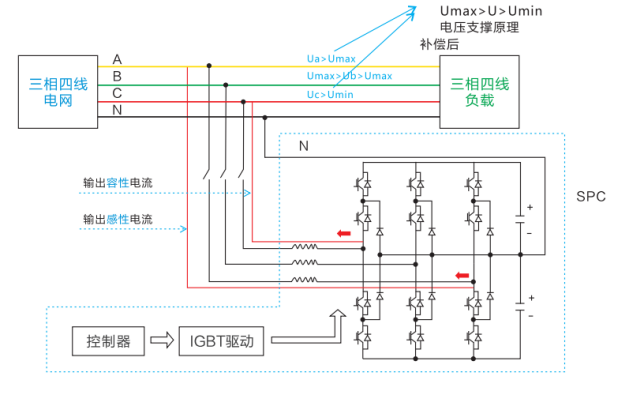

電壓支撐原理

SPC對補償點電壓進行采樣，將電壓信息傳遞給內部控制器，以判斷補償點電壓是否超過設定值，當電壓超過調壓上限（Umax）時，SPC輸出感性電流，降低電壓；當電壓低于調壓下限（Umix）時，SPC輸出容性電流，提升電壓。最終使各相電壓穩定在正常范圍內。

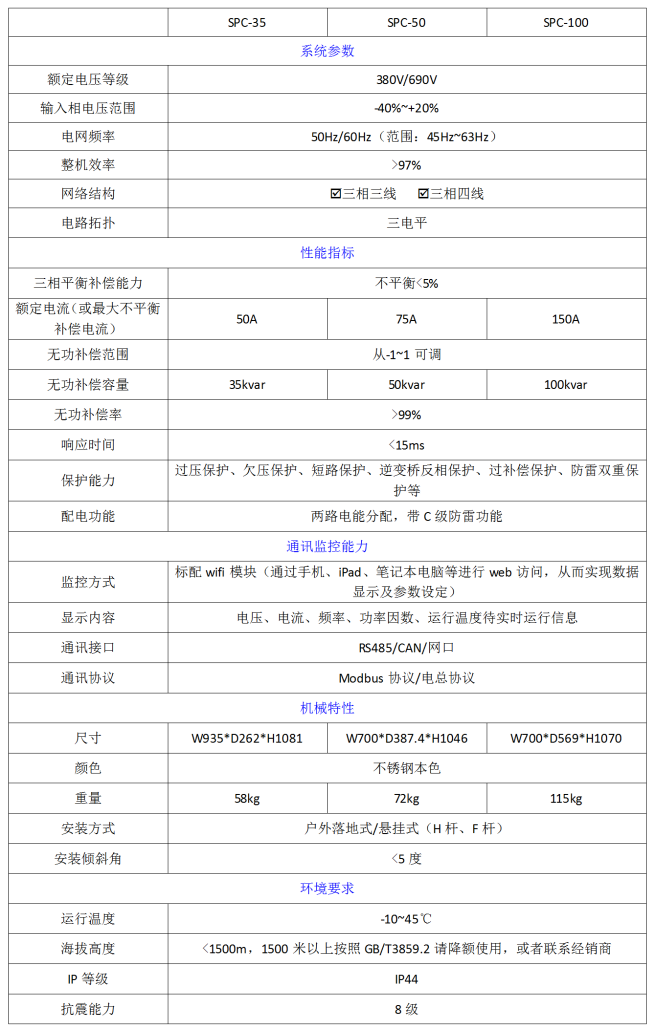

四、技術參數
