一、概述

       TSC系列動態無功補償裝置采用晶閘管作為無觸點開關，對多級電容器組進行快速無過渡過程投切，克服了傳統無功補償裝置的接觸器觸點容易燒壞、電容器易損壞、功率因數低等缺點。對各種快速瞬變的沖擊性負荷能起到良好的補償效果。本產品采用的三相獨立控制技術成功解決了三相不平衡沖擊負荷動態無功補償的技術難題，采用的零電流投入技術克服了零電壓投入在諧波環境下晶閘管易誤觸發而損壞的技術難題。

       TSC系列動態無功補償裝置動態響應速度快（小于10ms），可以實時動態補償無功，使功率因數達到0.95以上；可以減少電壓波動和抑制電壓閃變；節能降耗，提高輸變電設備的利用率。因此，該產品是無功補償領域的更新換代產品，可以廣泛應用于電力、機械加工與制造、冶金、汽車、港口、油田、煤炭、化工、鐵路等行業。

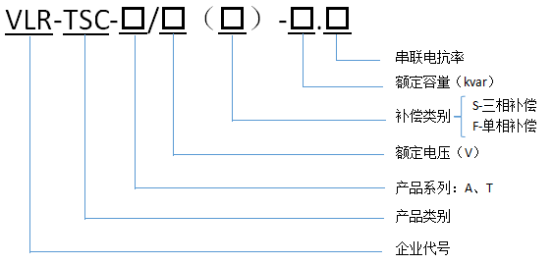

二、型號說明

三、工作原理及技術優勢對比

       動態無功補償裝置簡稱為TSC，就是用晶閘管來控制電容器的投入和切除。從原理上來說，TSC裝置又分為零電壓投入型TSC和零電流投入型TSC。

市場普遍采用零電壓投入方式

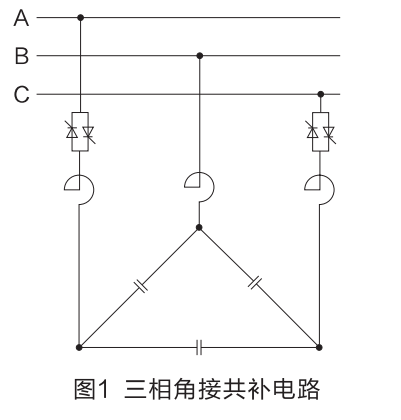

       零電壓投入型TSC的主電路普遍采用三相角接共補電路，如圖1所示，投入時需要判斷晶閘管兩端電壓是否為零。零電壓投入型TSC的主要缺點如下：

●投入時刻會產生沖擊電流，達到電容的額定電流的2~3倍，影響電容壽命。

●當電網電壓中含有諧波時，晶閘管兩端電壓過零點的判斷困難，誤判概率高，引起較大的滲流，達到電容額定電流的幾倍甚至幾十倍，造成晶閘管元件的損壞，同時嚴重影響電容壽命。

本公司采用零電流投入方式

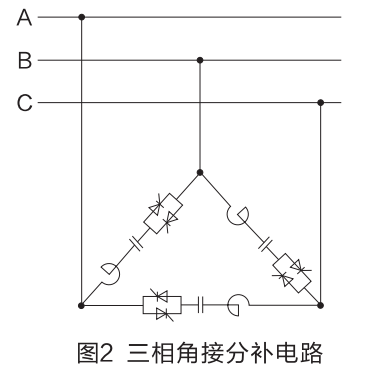

       零電流投入型TSC主電路采用三相角接分補電路，如圖2所示，投入時刻選擇在電容電壓變化率du/dt為零的時刻，投入時刻無任何涌流，對電容器沒有任何沖擊。同時當電網電壓含有諧波時，不會對投入造成任何影響。

       零電流投入型TSC需滿足三個條件：

●采用三相角接分補電路

●晶閘管投入的時刻在電網電壓波形的正峰值或負峰值時刻

●電容器充電到線電壓的峰值

       當系統不平衡較大時，以往的動態補償方式均存在較大弊端。三相角接共補方式僅適用于三相平衡系統，難以有效解決不平衡系統的無功補償、諧波抑制、改善電壓波動等問題；三相角接共補方式補償精度不夠，過補或欠補時可能使中性線電流過大而引起保護開關誤動作，影響配電系統的安全可靠性。

       因此針對不平衡負責的動態無功補償，三相角接分補方式是較為理想的補償方式。補償回路跨接在相間接入相網，同步檢測AB，BC，CA電網上的負荷所需的無功功率，有效地進行動態無功補償、諧波抑制、減少電壓波動和抑制電壓閃變、改善系統三相不平衡度。控制系統根據設定的目標值來分別控制投切AB、BC、CA上的不同容量的電容器組，從而實時動態補償負荷所需的無功功率。

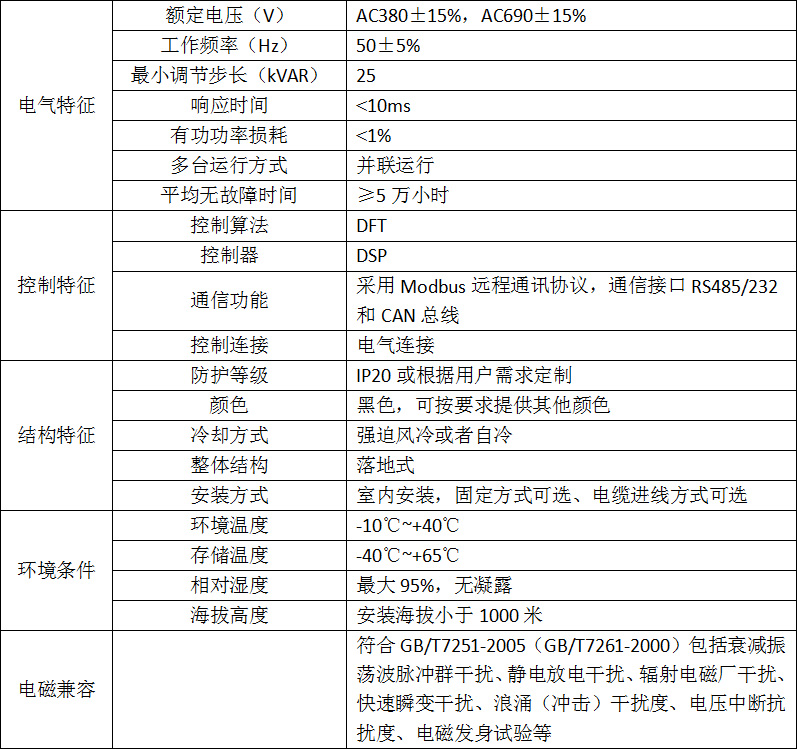

四、技術參數

五、規格參數及設計指南

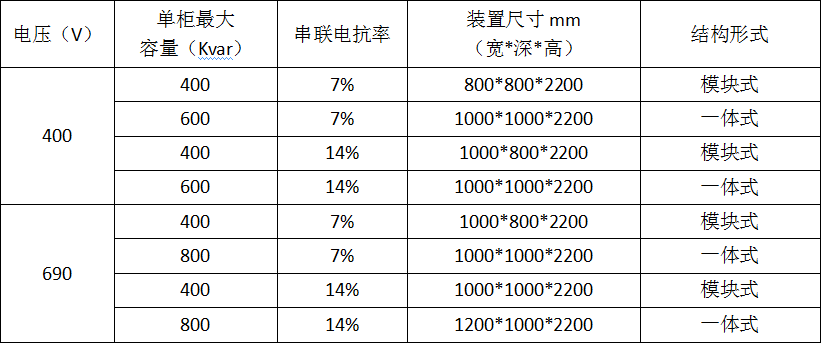

整機設計選型表

注：其他尺寸，補償容量可定制

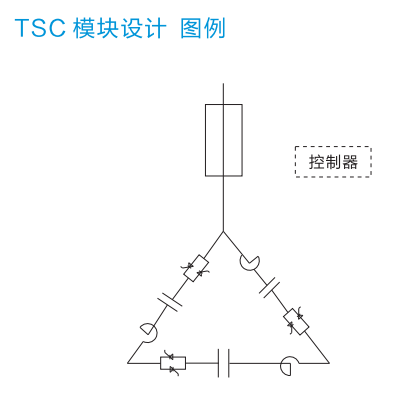

       裝置內部接線默認為角接分補。上述產品列表是標準型產品。另外，裝置容量、最小步長、總路數以及接線方式都可以根據用戶的要求進行定制。
